BD34352EKV
32位, 768kHz採樣 立體聲D/A轉換器
BD34352EKV
32位, 768kHz採樣 立體聲D/A轉換器
BD34352EKV是一款融入ROHM自有的音質設計技術的32位立體聲D/A轉換器。實現了適用於高端音響的出色數值性能 [SNR： 126dB（Typ）,THD+N: -112dB（Typ）]。可通過切換兩種FIR數字濾波器 （Sharp Roll-Off, Slow Roll-Off） 來選擇喜歡的音質。配備PCM I/F和DSD I/F，最高采樣頻率分別為768kHz和22.4MHz。
Product Detail
規格:
Sampling Rate (Max.) [kHz]
768
Resolution (Max.) [bit]
32
DAC channels
2
Input Types
I2S DSD
Output Types
Line
SNR (Typ.) [dB]
126
THD+N (Typ.) [dB]
-112
Dynamic Range (Typ.) [dB]
126
DSD Clock (Max.) [MHz]
22.4
Supply Voltage Range of AVCC [V]
4.5 to 5.5
Supply Voltage Range of DVDD [V]
1.4 to 1.6
Supply Voltage Range of DVDDIO [V]
3.0 to 3.6
I/F
2-wire
Operating Temperature (Min.)[°C]
-25
Operating Temperature (Max.)[°C]
85
Package Size [mm]
12x12 (t=1)
功能:
- SNR 126dB(Typ), THD+N -112dB (Typ)(PCM mode)
- Sampling Frequency 32kHz to 768kHz (PCM mode)
- 2 Kinds of Digital FIR Filters (PCM mode)
- DSD 2.8MHz, 5.6MHz, 11.2MHz, 22.4MHz Available
- Supports Stereo Mode (2ch) and Mono Mode(1ch)
- Selectable 4 Device Addresses (38h, 3Ah, 3Ch, 3Eh)
Supporting Information
背景
一般認為DAC晶片是決定音響裝置音質最重要的元件之一，因為需要從高解析度數位音源資料中，更大程度地提取資訊並將其轉換為類比訊號。長久以來，ROHM的音訊產品研發都非常注重音質。例如，基於50年來的音訊IC產品研發經驗，建立了可充分提取音源資訊的「音質設計技術」，並推出了高音質的聲音處理IC和高音質的音響電源IC等。其中，為旗艦機種研發的「MUS-IC™」系列的DAC晶片「BD34301EKV」，音質效果獲得高度好評，目前已在全球市場被廣泛應用。客戶對於可用於更多類型音響裝置的高階機種用DAC晶片需求不斷增加，為滿足需求，ROHM此次又研發了「BD34352EKV」。
概要
「BD34352EKV」是繼2021年2月推出的MUS-IC™ DAC晶片「BD34301EKV」之後，針對更多元的音響裝置產品需求所研發的產品。不僅繼承了ROHM DAC晶片的基本理念「自然且平穩的音色」，同時也進行了一些調整，能夠更強有力地表現出音源中的能量。另外還搭載了高性能數位濾波器（與高階機種的「BD34301EKV」中搭載的濾波器具有同等高性能），因此能表現出優異的性能參數（SN比：126dB，THD+N：－112dB），達到與高階機種DAC晶片相符的性能。
不僅如此，「BD34352EKV」還與「BD34301EKV」引腳相容，並且均採用了可客製化數位濾波器。利用上述特點，將可以輕鬆地為不同的音響裝置調整音質，這將非常有助減少客戶研發工時，並實現製造商所追求的理想音質效果。
特點
適用於高階音響裝置的DAC晶片「BD34352EKV」，不僅繼承了ROHM音質產品的基本理念「自然且平穩的音色」，同時，還進行了一些調整，與注重「寂靜性」和「韻致」等細節表現的MUS-IC™「BD34301EKV」相比，能夠更強有力地表現出音源中的能量。為了達到目標音質，利用了集結ROHM影響IC音質的專有技術，所組成28個音質參數而建立的「音質設計技術」，實現了以下特點：
1. 實現與高階機種DAC晶片相符的性能參數和音質性能

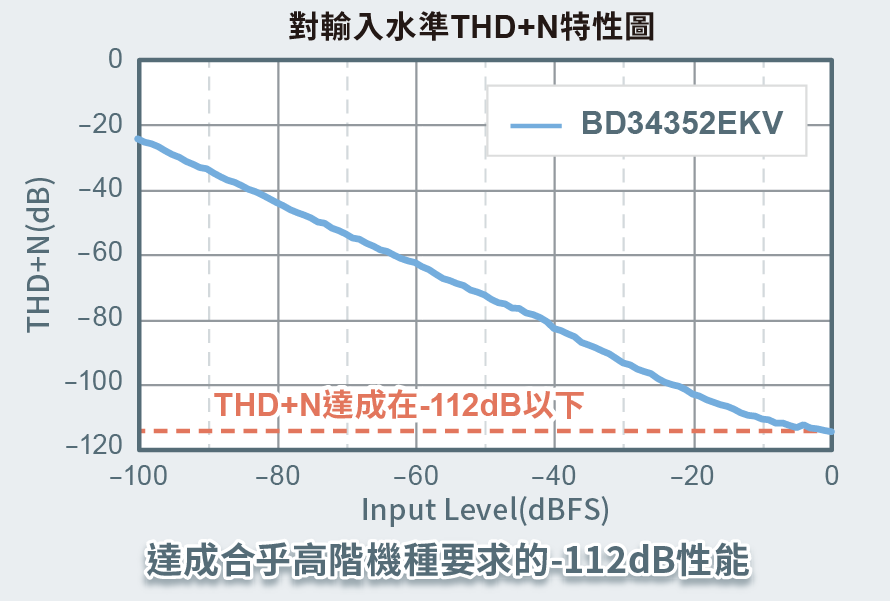

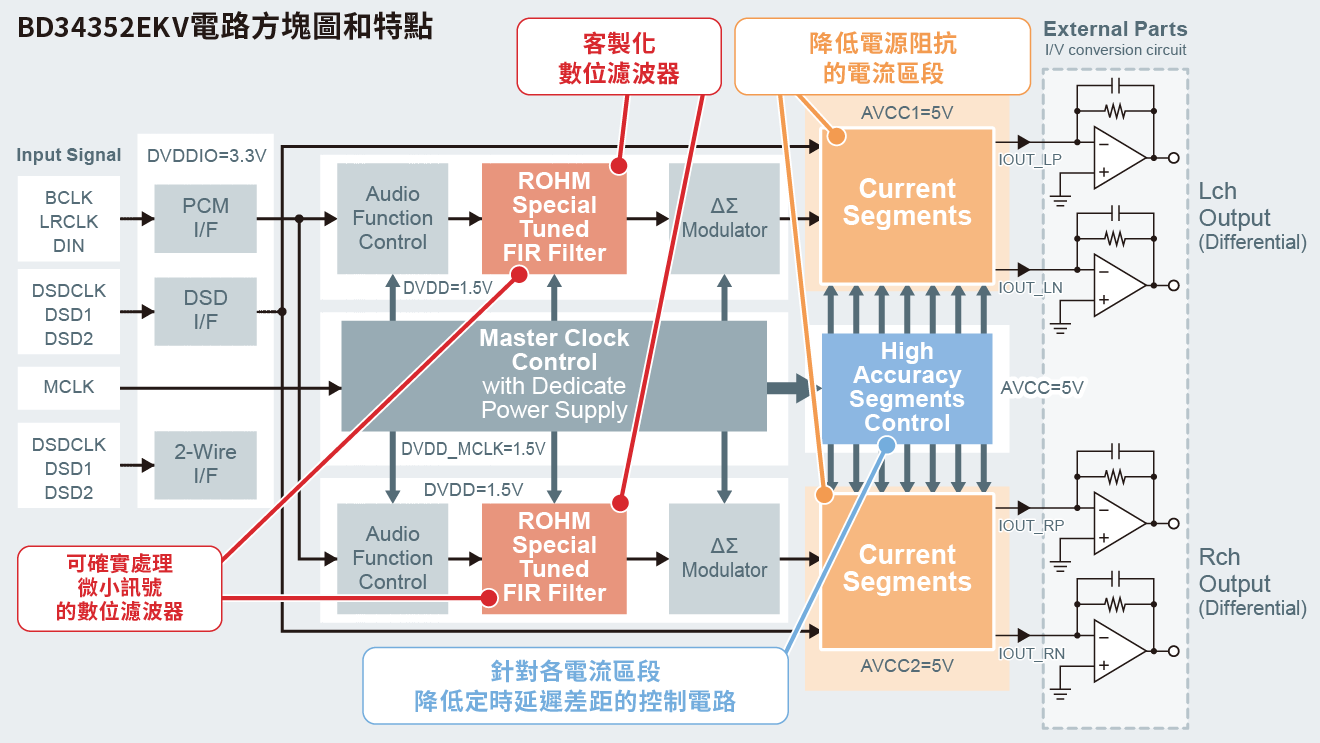

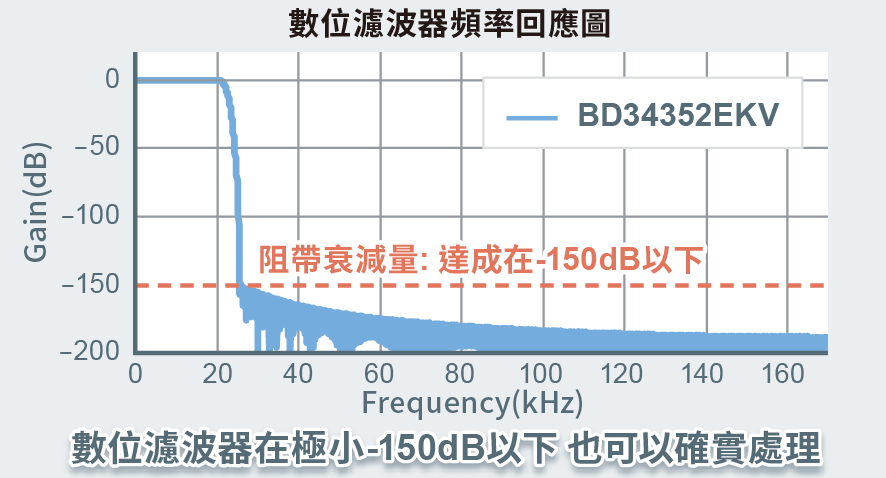

DAC晶片「BD34352EKV」，不僅性能參數表現出色（SN比：126dB，THD+N：－112dB），還提升了難以透過參數體現出來的音質性能。例如，在電流段構成的「D/A轉換電路」中，充分利用了「BD34301EKV」的電路技術，重新對輸出電流量進行了調整。此外，經過精心設計，透過「數位訊號處理電路」的主要功能—數位濾波器（FIR濾波器），即使是微小訊號也可以得到忠實處理，並且使阻帶衰減量（數位濾波器的性能指標之一）達到－150dB以下。因此，新產品可以充分提取音源中的資訊，實現了讓人感受到「更強而有力、自然且平穩」的音質性能。
2. 數位濾波器的客製化功能，有助達到與音響裝置相匹配的音質
「BD34352EKV」可以對影響音質的數位訊號處理電路中的數位濾波器（FIR濾波器）進行客製化。使用者不僅可以選擇數位濾波器的預設、客製化和外部設定等操作，還可以透過程式設計功能對濾波器的計算係數和過取樣速率進行客製化。綜合以上所述，除了與「BD34301EKV」引腳相容外，用戶還可以構建自有的數位濾波器，輕鬆地為不同的音響裝置調整音質，這將非常有助減少客戶研發工時，並達到製造商所追求的理想音質效果。
Reference Design / Application Evaluation Kit
-

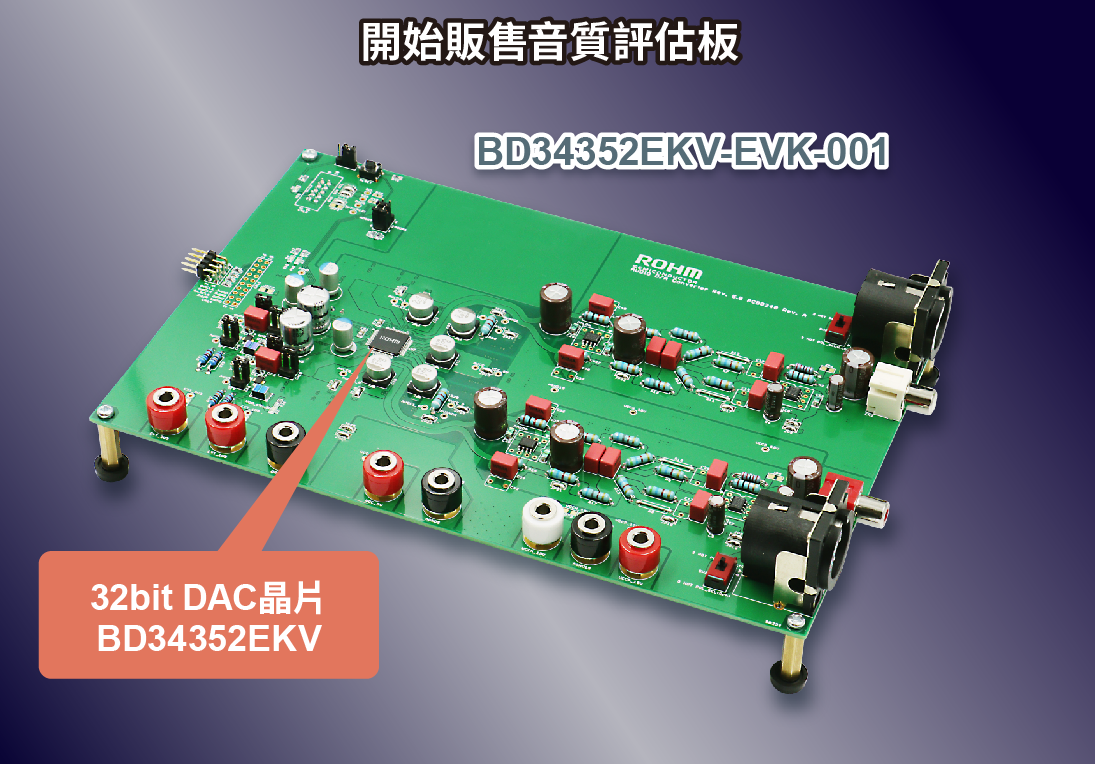

- Evaluation Board - BD34352EKV-EVK-001
BD34352EKV is 32-bit high sound quality stereo audio D/A converter with ROHM original sound quality design, realizing excellent numerical performance (SNR: 126 dB(Typ), THD+N: -112 dB(Typ)) suitable for high-end audio. Favorite sound is selectable by switching 2 kinds of digital FIR filters (Sharp Roll-Off, Slow Roll-Off). PCM I/F supports up to 768kHz and DSD I/F supports up to 22.4MHz.
