ROHM推出適用於多款直流有刷馬達的通用馬達驅動器IC！

2025年11月14日

半導體製造商ROHM（總公司：日本京都市）推出適用於多款直流有刷馬達的通用馬達驅動器IC「BD60210FV」（20V耐壓，雙通道）和「BD64950EFJ」（40V耐壓，單通道），新產品適用於冰箱、空調等，包含大型家電在內的消費性電子以及工業設備領域。

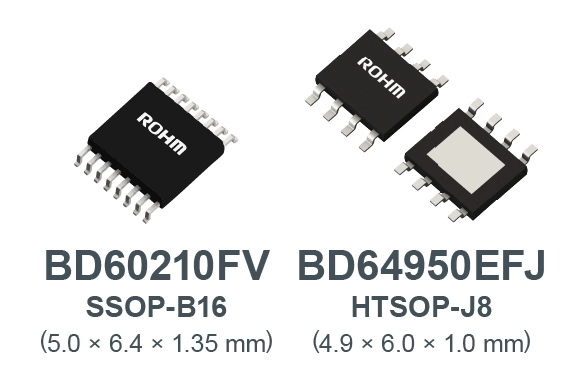

BD60210FV/BD64950EFJ

近年來從大型家電等消費性電子到工業設備領域，控制機構的電動化進程加速，對更加節能的直流有刷馬達的需求日益增長。另一方面也要求馬達驅動器實現設計標準化、減少外接元件數量、可靠性高、體積小巧。如何兼顧成本和設計效率已成為主要市場需求。ROHM針對這些需求，推出兼顧通用性、節省空間及設計便捷性的「BD60210FV」和「BD64950EFJ」共兩款產品，助力提升應用產品的設計效率與性能。

二款產品均採用通用性高的封裝形式，不僅易於導入新設計，更可顯著提升電路變更、衍生型號開發及設計標準化的效率。另外新產品還實現低待機電流（Typ：0.0μA，Max：1.0μA），可大幅提升應用產品待機時的節能性能。

「BD60210FV」是一款可驅動2個直流有刷馬達、或1個步進馬達的雙通道（2ch）H橋*1直接PWM控制*2型馬達驅動器。透過無需升壓的H橋電路結構，大幅減少了外接元件數量，有助進一步節省空間並簡化設計。

而「BD64950EFJ」則採用單通道（1ch）H橋電路，同時支援直接PWM控制以及恒流PWM控制*3等兩種控制方式。另外採用低導通電阻設計，可有效抑制發熱，實現高效率馬達驅動。該產品耐壓40V，適用於需要高電壓（24V）驅動的有刷直流馬達。

新產品已經開始量產（樣品價格300日元/個，未稅），並已開始透過電商平台進行銷售（BD60210FV、BD64950EFJ）。另外ROHM還提供可助力應用產品開發和設計的評估板（BD60210FV-EVK-001、BD64950EFJ-EVK-001）。

今後ROHM將繼續擴充消費性電子和工業設備領域的馬達驅動解決方案，為提升社會便利性和節能貢獻力量。

　　
Part No. Data
Sheet		 Ch Supply
Voltage
VCC (Max.)
[V]		 Output
Current
IOUT (Max.)
[A]		 Function Circuit Current
at Stndby
ICCST (Max.)
[μA]		 Output
ON Resistance
RON (Typ.)
[Ω]		 Package Evaluation Board
NewBD60210FV PDF 2 20 1.0 Simple 1.0 0.95 SSOP-B16 BD60210FV-EVK-001
NewBD64950EFJ PDF 1 40 3.5 Current limit 1.0 0.55 HTSOP-J8 BD64950EFJ-EVK-001

＜應用示例＞

・消費性電子設備
冰箱（製冰機旋轉和風門控制）、空調（出風口葉片控制）、印表機（導軌移動）
掃地機器人（刷頭旋轉）、熱水器和電子鍋（閥門控制）、加濕器（驅動風扇控制）
・工業設備
自動門和捲簾門（動作控制）、小型傳送帶（傳送控制）、電動工具（旋轉控制）
其他小型馬達控制

＜名詞解釋＞

*1) H橋
一種用來控制馬達旋轉方向的電子電路。在繪製電路圖時，因4個開關（電晶體或MOSFET）呈現出H形排列而被稱為「H橋」。
*2) 直接PWM控制
直接將PWM（脈寬調製）訊號傳輸至H橋等電路，以此直接控制馬達轉速的方式。透過PWM占空比調節供給馬達的電壓。電路結構相對簡單，回應速度較快。
*3) 恒流PWM控制
為保持馬達電流恒定而採用PWM控制方式。這種控制方式能使馬達在低速時仍能保持轉矩，適用於需要精密控制的設備等應用。
