ROHM推出SOT23封裝小型節能DC-DC轉換器IC
採用小型封裝，安裝面積比傳統產品減少72%，有助消費性電子和工業設備電源小型化

2024年3月26日



半導體製造商ROHM（總公司：日本京都市）針對冰箱、洗衣機、PLC、逆變器等消費性電子和工業設備應用，開發出4款小型DC-DC轉換器IC「BD9E105FP4-Z / BD9E202FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ」。另外ROHM還計畫推出最大輸出電流2A、開關頻率350kHz的BD9E203FP4-Z，進一步擴大產品陣容。

Press picture

近年來，隨著消費性電子和工業設備應用產品功能的增加，對節省電路板空間的要求也越來越嚴格，小型DC-DC轉換器IC的使用率也與日俱增。另外，降低待機功耗已成為亟需解決的一大課題，也因此要求DC-DC轉換器IC在低功率（輕載）時實現更高效率。為了滿足上述市場需求，ROHM推出比現有SOP-J8封裝產品更小、效率更高的產品。

新產品的輸出電流為1A～3A，並且全部採用小型SOT23封裝尺寸（2.8mm×2.9mm）。與市場上的SOP-J8（JEDEC標準：相當於SOIC8）封裝（4.9mm×6.0mm）產品相比，新產品安裝面積減少約72%，非常有助電源的小型化。此外，透過無線結構封裝，還降低了導線阻抗（佈線的電阻分量），實現高效工作。

不僅如此，「BD9E105FP4-Z / BD9E202FP4-Z / BD9E304FP4-LBZ」在輕載模式下採用的是COT控制方式*1，與市場競品相比，輕載時的效率更高，非常適用於需要降低待機功耗的應用。

新產品於2024年3月開始量產（樣品價格：450日元/個，未稅），並已開始透過電商平台銷售。為了方便客戶快速評估應用產品的設計，ROHM還提供評估板以及各種支援工具。

未來，ROHM將繼續致力開發融入類比設計技術優勢的產品，為消費性電子和工業設備應用的節能和小型化貢獻力量。

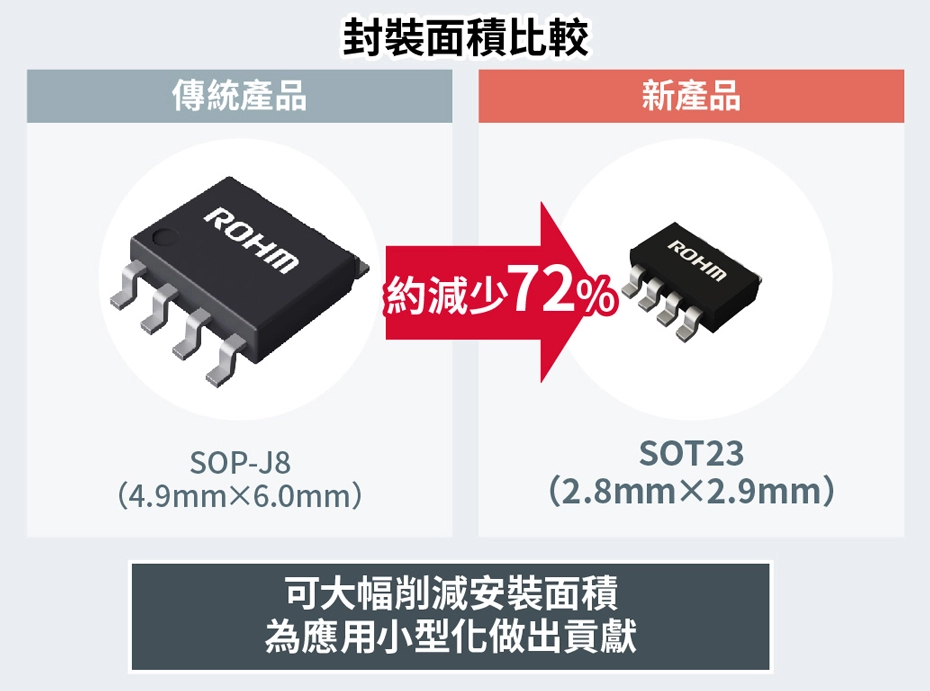

封裝面積比較

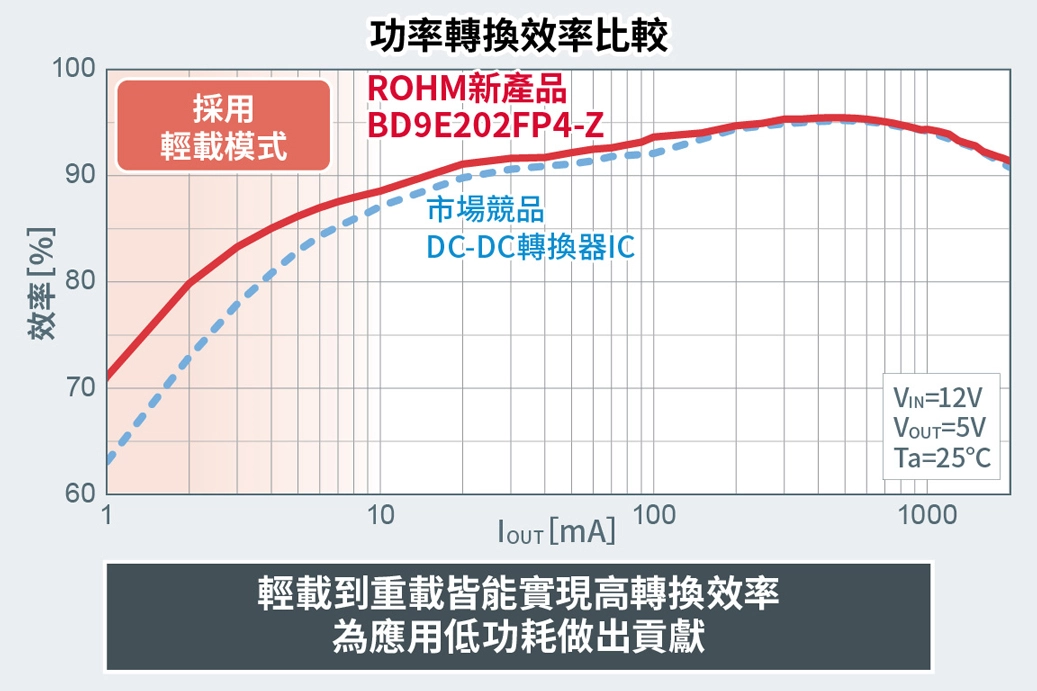

功率轉換效率比較



＜SOT23封裝產品陣容＞

產品型號 Datasheet 輸入
最大額定
[V]		 輸入
電壓範圍
[V]		 輸出電壓
[V]		 最大
輸出電流
[A]		 開關
頻率
[kHz]		 輕載
模式		 降低
EMI		 開關頻率
固定		 動作
溫度範圍
[℃]		 封裝
NewBD9E105FP4-Z PDF 30 4.5～28 0.1VIN / 0.7～0.8VIN 1 500 ✓ - - －40
～
＋85		 TSOT23-6L
NewBD9E202FP4-Z PDF 30 4.5～28 0.1VIN / 0.7～0.8VIN 2 500 ✓ ✓ - －40
～
＋85		 TSOT23-6CJ
☆BD9E203FP4-Z - 350 - - ✓
NewBD9E304FP4-LBZ PDF 39 4.5～36 0.1VIN / 0.7～0.8VIN 3 300 ✓ - - －40
～
＋85		 TSOT23-8L
NewBD9A201FP4-LBZ PDF 7 2.7～5.5 0.8～0.7VIN 2 1000 - - ✓

☆: 開發中

＜應用範例＞

3.3V/5V/12V/24V電源電路應用
消費性電子：冰箱、洗衣機、空調等
工業設備：PLC（Programable Logic Controller）、
逆變器、AC伺服器 等

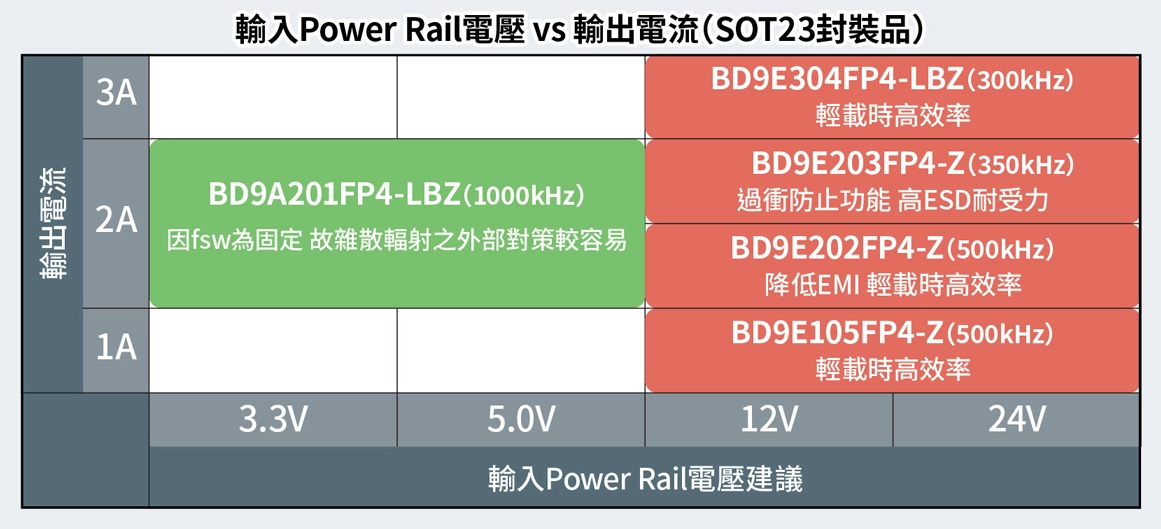

輸入Power Rail電壓 vs 輸出電流（SOT23封裝品）



*2：雜散輻射　*3：過衝防止功能　*4：ESD　*5：EMI

＜電商銷售資訊＞

開始銷售時間：2024年3月起
電商平台：MOUSER、Digi-Key等。

銷售產品：


產品名稱 評估板
BD9E105FP4-Z BD9E105FP4-EVK-001 輸入12V to 24V 輸出5V, 1A
BD9E202FP4-Z BD9E202FP4-EVK-001 輸入4.5V to 28V 輸出0.7V to VIN × 0.8V, 2A
BD9E304FP4-LBZ BD9E304FP4-EVK-001 輸入12V 輸出1.2V, 3A
BD9E304FP4-EVK-002 輸入24V 輸出12V, 3A
BD9E304FP4-EVK-003 輸入12V 輸出5V, 3A
準備中 BD9A201FP4-LBZ BD9A201FP4-EVK-001 輸入5V 輸出1.8V, 2A

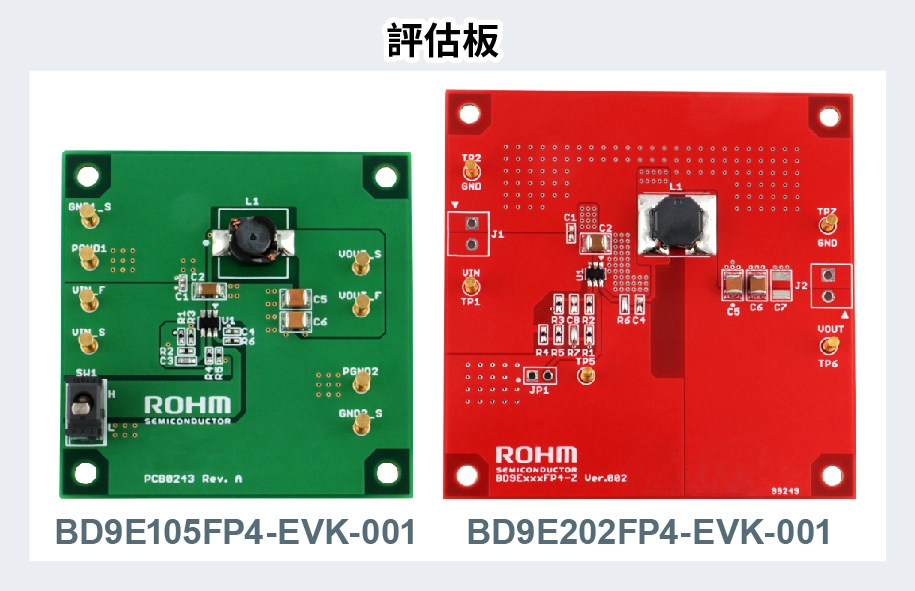

評估板

＜各種支援工具＞

・Calculation Sheet：可用於外部常數設計的應用電路計算工具。只要按照說明設定數值，即可獲得符合所需特性的電路參數。
可前往ROHM官網各產品頁面中的「Models和Tools」進行下載。
「BD9E105FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ」

・ROHM Solution Simulator：可在ROHM官網上運行的免費模擬工具。針對技術規格書中所提供的拓撲，進行外部常數更改，即可輕鬆獲得電源頻率響應性能的優化解決方案。
「BD9E105FP4-Z / BD9E202FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ」

※需要註冊My ROHM帳號方可使用。

・其他資源：透過各產品頁面，還可以下載電路模擬用的SPICE模型，以及涵蓋熱設計、電路設計/驗證等實用資訊的應用指南。

＜名詞解釋＞

*1）COT（Constant On Time：恒定導通時間）控制方式
一種使輸出電壓穩定的回饋電路控制方式。當回饋電壓降至基準電壓以下時，開關元件導通；當經過恒定導通時間後，開關元件自動關斷。此控制方式在輕載時也能有效獲得穩定輸出。
*2）雜散輻射（Spurious）
偏離原定頻率、不必要的電波。
*3）過衝防止功能
當電源IC的輸出電流超過預期時，OCP（過電流保護）功能將會停止輸出。從該停止狀態恢復時，會產生暫態過衝（輸出電壓過大），導致恢復變慢，因此透過抑制過衝可以加快恢復速度。
*4）ESD（Electro-Static Discharge：靜電放電）
當帶電物體之間產生接觸時，會產生靜電（突波）。該靜電（突波）會導致電路和設備發生誤動作或損壞。
*5）EMI（Electromagnetic Interference：電磁干擾）
EMI是用來衡量產品在運作時會產生多少雜訊、是否為週邊IC和系統帶來干擾問題的指標。所謂「EMI特性佳」便是表示產生的雜訊很少。



＜新產品參考資料"Featured Products"＞

Featured Products
採用小型SOT23封裝的
節能降壓型DC-DC轉換器IC
BD9ExxxFP4-Z、BD9E304FP4-LBZ、BD9A201FP4-LBZ（PDF:1MB）
