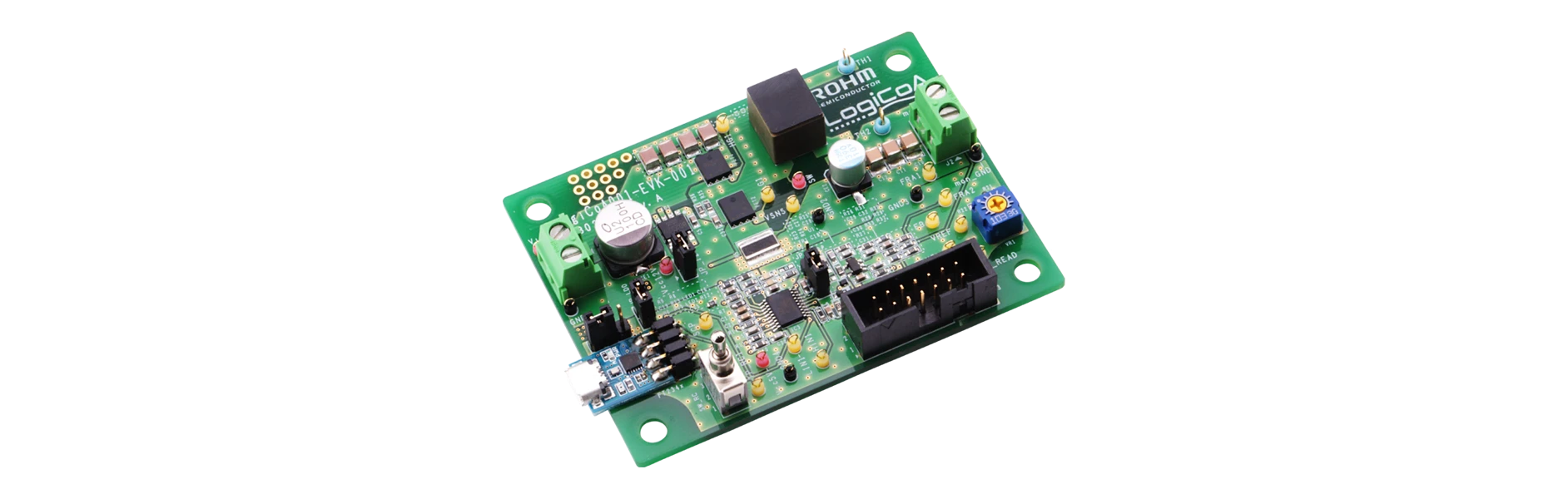

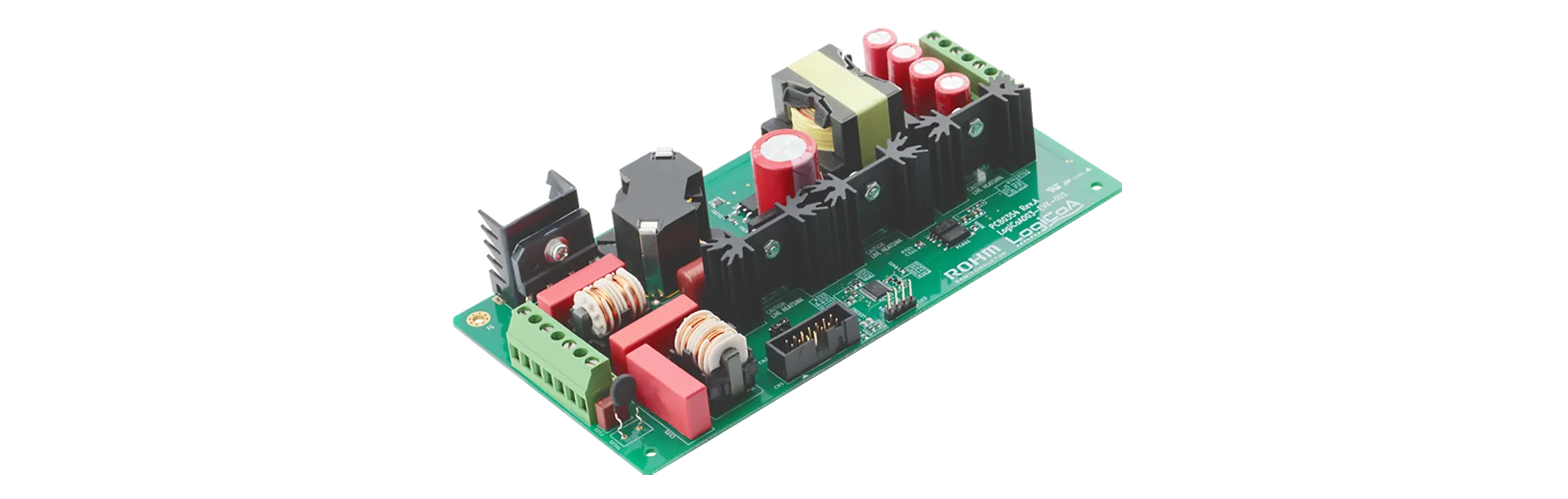

利用類比數位融合控制技術實現高性能電力供應“LogiCoA™”功率電子解決方案
-
- LogiCoA™是為了大幅發揮出類比電路的性能，基於融合了數位元素的設計理念所開發而成的產品品牌。透過融合類比和數位技術的優勢，助力提高電能利用效率。
ROHM針對功率電子領域的應用，已經開始提供LogiCoA™解決方案，該解決方案利用類比數位融合控制技術，以相當於類比控制的低功耗和低成本，實現了與高成本的全數位控制同等功能。
這是一項具有開創性的解決方案，能夠為工業和消費電子設備的電源應用提供全新的可能性，歡迎多加評估。
*功率電子領域：供電、控制及功率轉換相關的領域
應用範圍廣泛
LogiCoA™解決方案廣泛適用於功率電子領域中與電源、LED驅動和馬達驅動相關的各種應用。

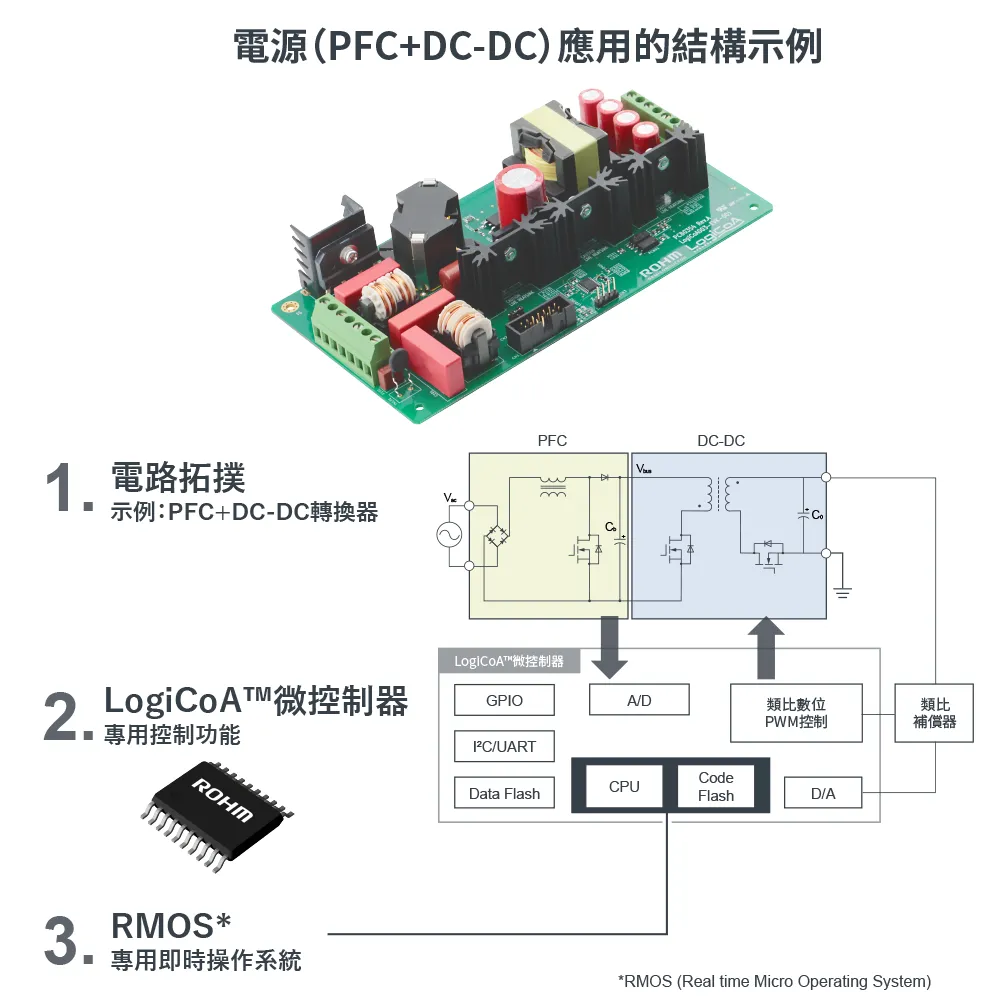

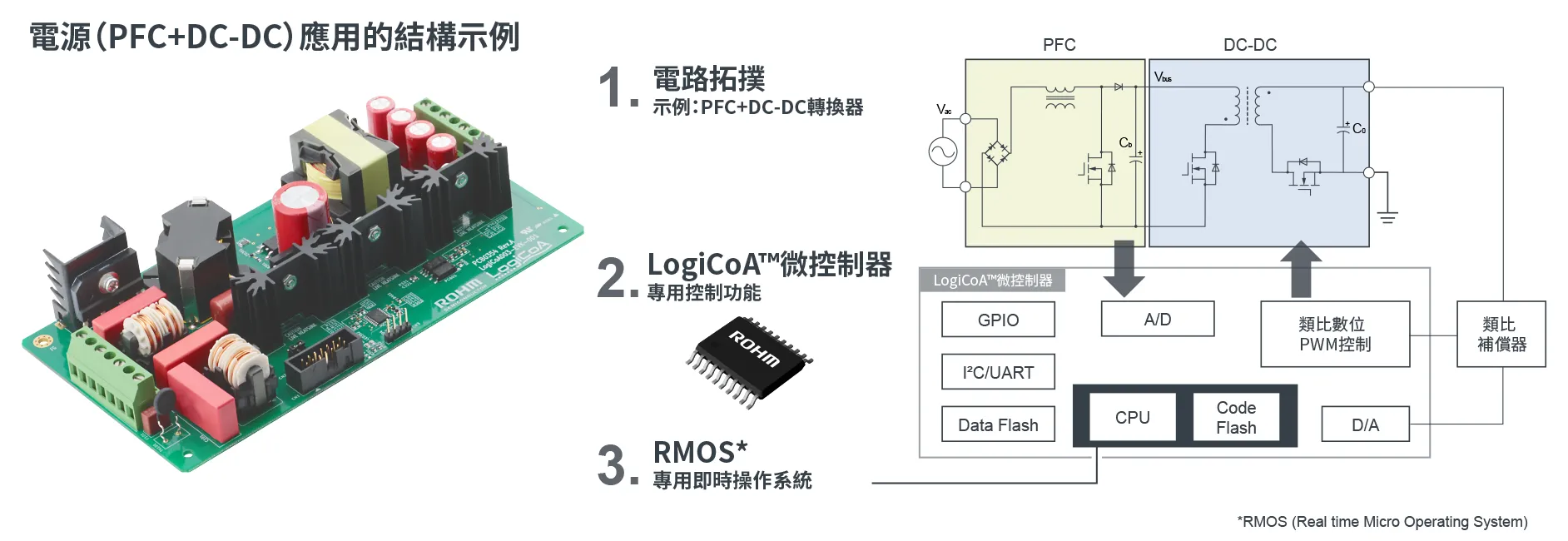

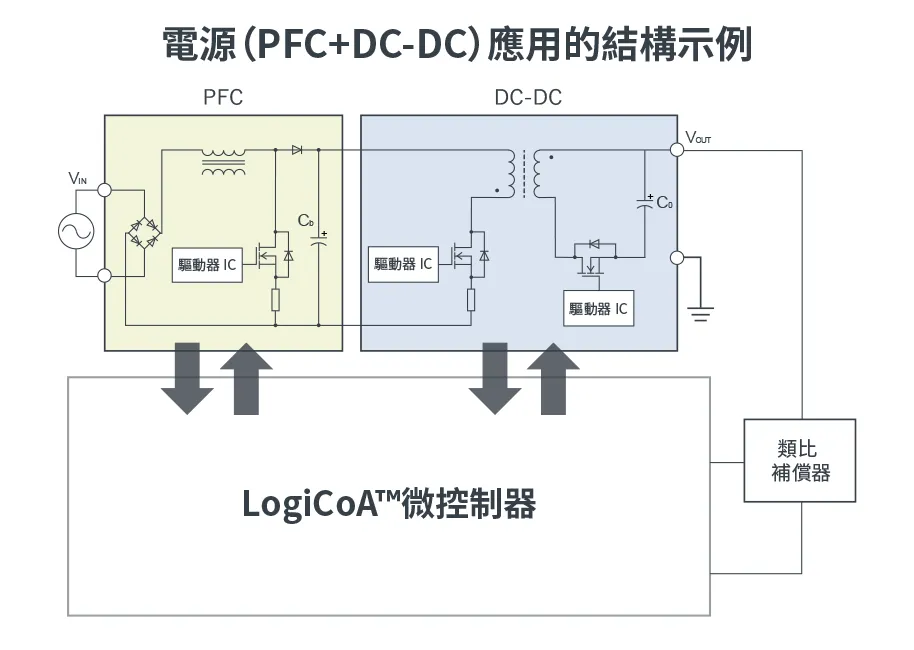

LogiCoA™解決方案的基本結構
實現了高性能、低成本和低功耗的LogiCoA™解決方案，由“電路拓撲”、“LogiCoA™微控制器”和“RMOS”三大元素組成。

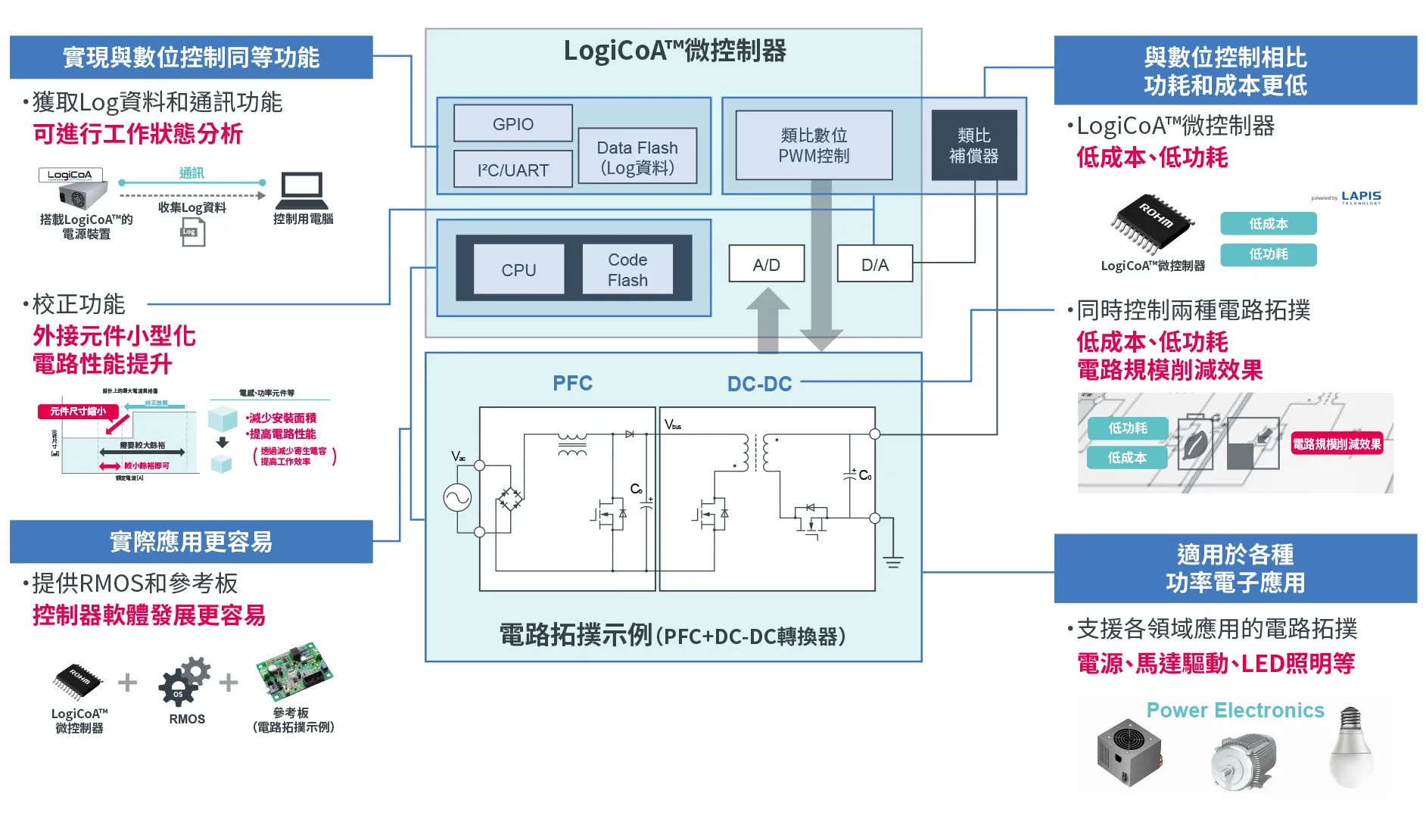

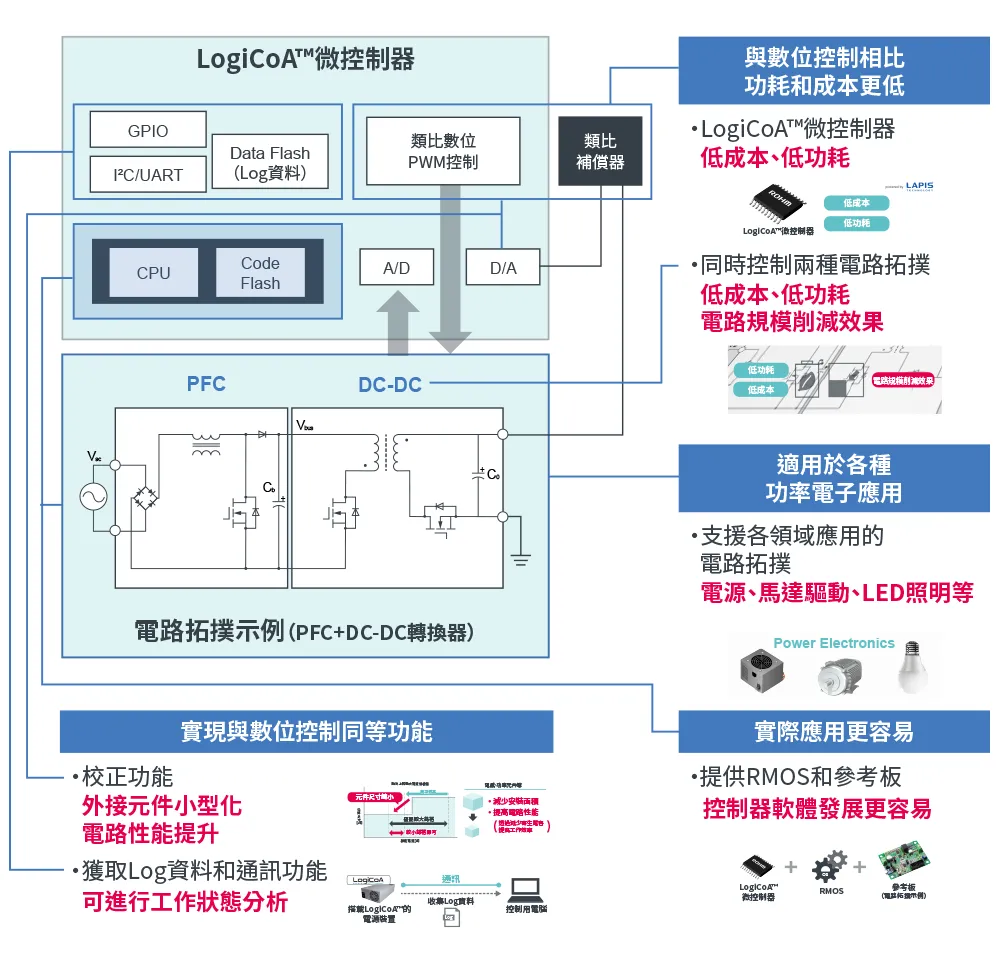

LogiCoA™的特點
LogiCoA™解決方案具有以下特點，能夠為各種應用提供“高性能”、“低成本”和“低消耗”的產品優勢。
實現與數位控制同等功能
・利用獲取Log資料和通訊功能，可進行工作分析
・具有校正功能，可實現外接元件的小型化並提高電路性能
與數位控制相比，功耗和成本更低
・低成本、低功耗的LogiCoA™微控制器
・同時控制兩種電路拓撲，可實現低成本和低功耗。另外還具有削減電路規模的效果
實際應用更容易
・提供RMOS和參考板，微控制器軟體發展更容易
適用於各種功率電子應用
・支援各領域的電路拓撲
在過去的類比控制應用中，導入LogiCoA™功率電子解決方案，以更低的功耗和成本實現與數位控制同等優勢
羅姆的生產製造影片 ｜ 類比數位融合開創的未來電源設計 LogiCoA™電源解決方案
LogiCoA™電源解決方案
03:29
主要產品和開發環境 提供完善的支援資源，可輕鬆導入
為了便於客戶輕鬆開始評估LogiCoA™解決方案，ROHM在官網上發佈了參考設計、評估板、應用指南和軟體（參考程式、評估用的GUI）等評估所需的各種資源。另外參考板和相關產品也可透過網路平台購買。

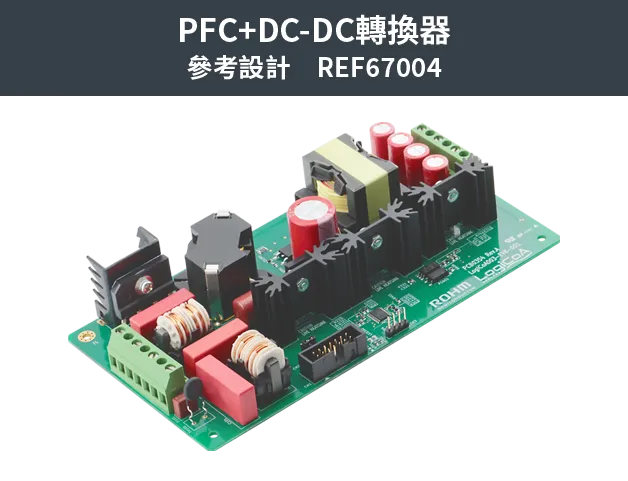

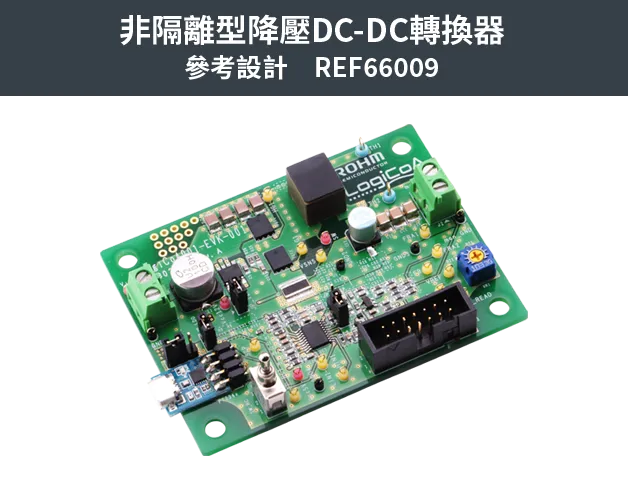

參考設計

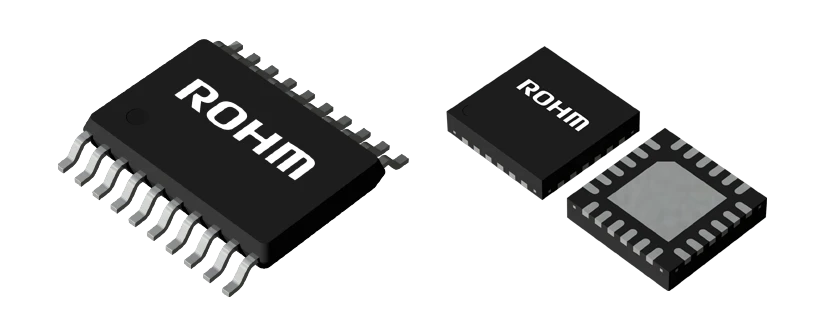

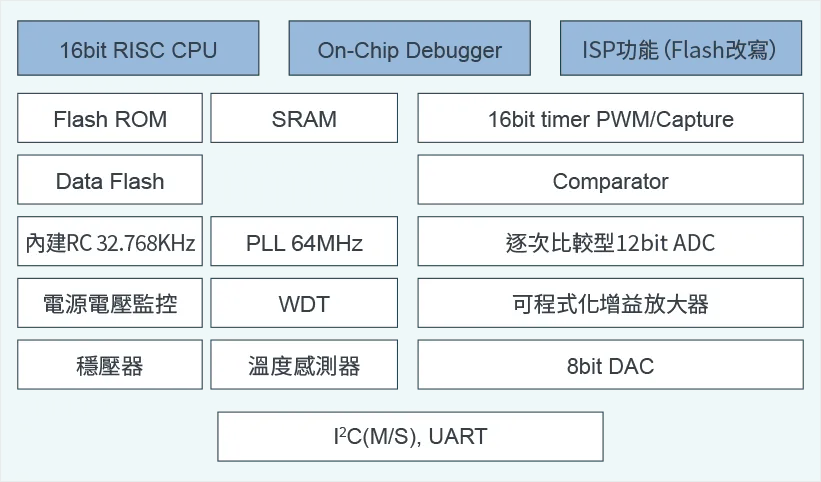

主要產品 LogiCoA™微控制器
針對類比數位融合控制進行功能優化的微控制器
| 產品名稱 | 工作電壓 | 溫度 | 計時器 | 比較器 | A/D 轉換器 | D/A 轉換器 | 可程式化 增益放大器 |
CPU | 記憶體 | 封裝 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Code Flash |
Data Flash | RAM | |||||||||||
| ML62Q2033 | 4.5V to 5.5V |
Ta= －40℃ to ＋105℃ (Tj=＋115℃) (絕對最大額定值：Tj Max=＋125℃) |
16bit timer with PWM/Capture × 6個計數器 最高工作頻率64MHz （解析度15.625ns） |
10輸出 | 3ch （CLOCK非同期動作） 回應時間：Typ 100ns |
12bit SA-ADC: 5ch |
8bit, 2ch |
1ch, 增益設定：4 LEVEL （×4/×8/×16/×32） |
16bit RISC CPU內核 （U16）， 最大工作頻率16MHz |
16KB | 4KB （刪除單位：128B） |
2KB | TSSOP20 |
| ML62Q2035 | 32KB | ||||||||||||
| ML62Q2043 | 13輸出 | 16KB | WQFN24 | ||||||||||
| ML62Q2045 | 32KB | ||||||||||||
開發環境OS“RMOS”和軟體開發環境
可根據應用電路所需規格客製化功能

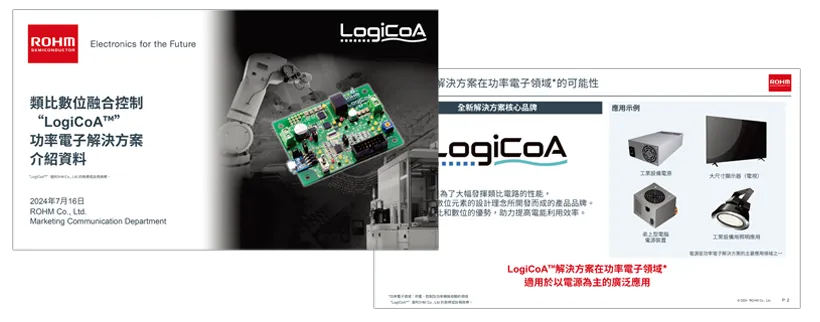

“LogiCoA™”功率電子解決方案介紹資料
可提供詳細資料，為評估和採用相關產品提供支援。
備註）“LogiCoA™”是ROHM Co., Ltd.的商標或註冊商標。
