KR2002-Q06N5AA
Thermal print head that achieves high-performance printing with a single Li-ion battery cell
KR2002-Q06N5AA
Thermal print head that achieves high-performance printing with a single Li-ion battery cell
By optimizing the structure of the thermal print head, this product achieves the same printing speed and print image quality as the two-cell drive type while being driven by one cell, and reduces the amount of energy required to apply compared to conventional products. It contributes to the miniaturization and energy saving of thermal printer equipment.It is ideal for battery-powered mobile printer equipment such as logistics labels and payment terminals, which require a small size, light weight, and high service life.
Product Detail
規格:
Print width[mm]
48
Resolutions[dpi]
203
Resistance variation[Ω]
80
Number of dot[dots]
384
Platen diameter(Max.)[mm]
8
Print speed[mm/s]
50
Heat sink
No
Abrasion life[km]
50
Pulse life[million pulses]
100
Supporting Information
背景
近年來，隨著物流業的發展而普及的可攜式標籤印表機及電子錢包支付等支付終端裝置變得越來越重要。在可攜式標籤印表機和支付終端裝置等可攜式熱感寫印表機市場，由於列印速度和列印品質的關係，由2-cell鋰離子電池驅動的機型是主流產品。
如果印表機能夠用1-cell鋰離子電池供電，就可以做得更小、更輕，同時還可以更節能。而另一方面，透過1-cell鋰離子電池供電存在著列印速度降低、電池續航時間變短的課題。對此ROHM推出由1-cell鋰離子電池驅動也可以實現與2-cell電池驅動相同列印輸出的熱感寫印字頭。
概要
「KR2002-Q06N5AA」對熱感寫印字頭的結構進行了大幅度改善。不僅優化了蓄熱層釉層的設計，還採用了特殊的低阻值發熱體，並改變了發熱體上的保護膜結構。這使得產生的熱量能夠有效地傳遞至熱感寫紙或轉印色帶等列印介質。另外，透過改善驅動器IC和佈線結構，能夠有效地將供給元件的電能轉換為熱能，大幅提升了列印效率。透過同時提高傳熱效率和能量轉換效率，同時實現了節能。

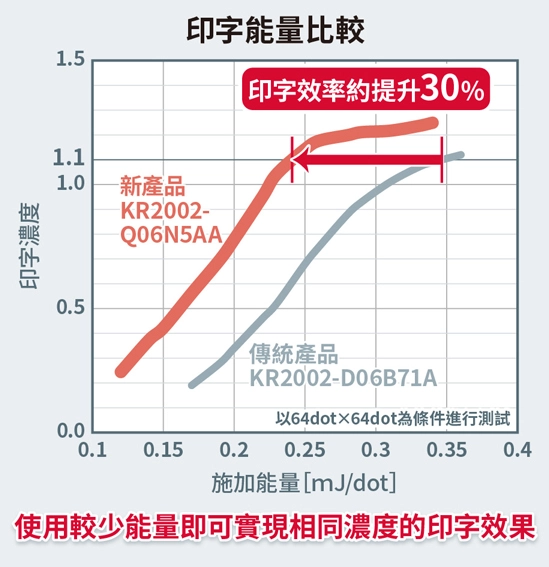

透過上述改善作為，用1-cell鋰離子電池即可實現與以往用2-cell 鋰離子電池（7.2V）驅動的產品同等的列印速度和列印品質。此外與以往1-cell電池驅動的熱感寫印字頭相比，本產品還成功將列印所需的施加能量減少了約30%。利用這些優勢，本產品將有助熱感寫列印設備更小、更輕、更節能。
應用範例
物流標籤印表機、庫存管理終端機、支付終端票據印表機、POS（Point Of Sales）印表機
