感測到…與平常不一樣 ROHM IoT 快速上手 Kit

超乎想像、全新事物應用不斷誕生。
半導體解決方案讓IoT時代能創造無限可能性。
協助創意具體實現、造福社會的半導體技術。

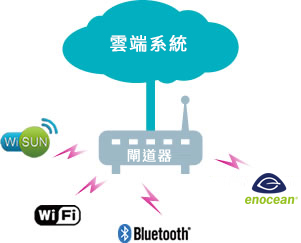

IoT 感測器產品系列 無線通訊IC/模組 雲端系統

致力於IoT

為了要實現萬物聯網IoT(物聯網),需要能探知狀態的「感測器」、處理&加工來自感測器資訊的「MCU」、分享資訊的「網路」這三部份。
ROHM一直以來由ROHM集團全體致力於研發可架構感測器網路的產品、並提供解決方案。
此技術有助於要求機器健康或社會基礎建設等長期感測裝置。 如果能夠分析感測資訊找出「與平常不一樣」的話,便可以在故障或事故之前防患未然。將來也可能透過網路誕生新的系統或服務。
ROHM今後將繼續活用經驗和實績,打造安全且富足的社會。

ROHM集團 IoT 快速上手Kit

在導入IoT方面,首先思考的第一步,便是從各種不同的「物」來取得感測資料, 並藉由網路收集。
不過,收集&處理&傳輸感測資料存在著許多課題。
ROHM除了備齊了各種感測器來作為導入IoT的幫手外,亦備齊了可利用最佳無線通訊方式來取得的研發Kit。

ROHM集團 IoT 快速上手Kit

適合寬闊場所的應用

通訊距離 約500m

Wi-SUN

由於具備低功耗且通訊距離長的優點,被採用在在室外或工廠等寬闊場所必須進行通訊的各種應用程式。

應用程式例

IT農業、智慧工廠

預測使用之感測器

預測使用之感測器

評估套件 SensorShield-EVK-001

可簡單架構感測器環境的Arduino用感測器擴展板

感測器套件明細

  • 加速度感測器
  • 地磁感測器
  • 氣壓感測器
  • 陀螺儀感測器
  • 10軸運動模組
  • 顏色感測器
  • 光學式脈搏感測器
  • 温度感測器
  • 照度近接感測器
  • 紫外線感測器
  • 霍爾IC

Arduino環境での測定イメージ
Arduino環境下的測量影像

イメージはLazuriteに実装した場合
影像為安裝於Lazurite之情況

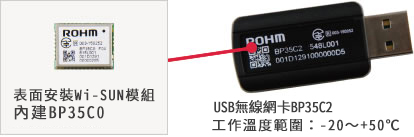

USB無線網卡BP35C2 ※預計2016年内於網路公司銷售

日本電波法認證Wi-SUN用內建韌體之USB無線網卡

表面安裝Wi-SUN模組 內建BP35C0

  • 搭配系統IC:ML7396B(LAPIS Semiconductor)
  • 920MHz頻寬收發訊型
  • 適用ARIB STD-T108
  • 電源電壓:2.6~3.6V(單一電源)
  • 主CPU介面:UART
  • 工作溫度範圍:-30~+85℃
表面安裝Wi-SUN模組 內建BP35C0

免電池的舒適EnOcean Kit

通訊距離 約100m

EnOcean

無配線故任何場所皆可設置,免電池故亦無須維修的超低功耗通訊裝置。 由於無須進行配線工程,旅館或重要文化資產等皆可導入。

應用程式例

HEMS、BEMS

預測使用之感測器

預測使用之感測器

評估套件 EDK 400J

最適合電子工作・教育教材或應用程式開發、韌體研發的程式設計套件

包裝內項目

  • PTM 210J(開關模組)
  • USB 400J(收訊用USB模組)
  • PTM 430J(開關模組用電子電路基板)
  • ECO 200(開關模組用電磁感應發電元件)
  • STM 431J(溫度感測器模組)
  • STM 400J(能量擷取系統無線模組)*1
  • EOP 350(程式設計基板)*2
  • USB電纜線(連接EOP 350和PC的電纜線)

*1:EDK 400J內的STM 400J已安裝於用來連接EOP 350的專用基板。
*2:使用於修改STM 431J、STM 400J的韌體時。

評估套件 EDK 400J
*套件圖

Dolphin V4 API (S/W)

購入EDK 400J後即可使用。

  • 周邊功能相關使用手冊
  • Library File
  • Sample Source

Dolphin V4 Suite (S/W)

進行程式編寫、產品設定、晶片校準的軟體系列。

Keil製整合開發環境 (μVision)

與Dolphin V4 API/Suite(S/W)合作,可以實施原創韌體(F/W)的識別、編譯、寫入等一連串韌體(F/W)開發作業。

Dolphin View

可評估・解析EnOcean無線訊號的評估工具。

個人電腦連動最佳Kit

通訊距離 数10m以上

無線LAN (Wi-Fi)

搭配認證或密碼化(Supplicant或WPS)系統,也備有內建TCP/IP協定堆疊的機種。可以與多様化Wi-Fi用裝置進行簡易通訊。

應用程式例

個人電腦、平板電腦連動感測器

預測使用之感測器

預測使用之感測器

評估基板 BP359C

通過日本電波法認證的無線LAN模組產品陣容。發射電波後可立刻開始評估・研發!

特點

  • RS-232C I/O安裝
  • USB‒UART轉換
  • 適用USB匯流排供電

無線LAN模組 BP3591 BP3595 BP3599 BP359B
無線LAN模組產品陣容

UART I/F基板
UART I/F基板

智慧手機連動最佳Kit

通訊距離 約10m

Bluetooth®

備有超低功耗且內建工作所需天線等周邊裝置的模組。 己通過的電波認證除了日本之外,在FCC(美國)・IC(加拿大)・CE(EU圏)亦適用。

應用程式例

智慧型手機連動感測器

預測使用之感測器

預測使用之感測器

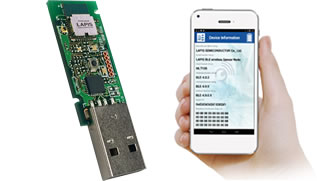

USB無線網卡 MK71251-XXX-USB-EK

備有多様化開發工具。

特點

  • 容易進行各種設定的PC用GUI工具
  • 便於研發智慧型手機通訊裝置的「BLE Tool」
  • Beacon評估用智慧型手機應用程式「Beacon Tool」
USB無線網卡 MK71251-XXX-USB-EK

感測器評估套件 SensorMedal-EVK-001

與智慧型手機・平板電腦終端連動後可瞬間感測,並且搭配Bluetooth®

感測器品牌 SensorMedal-EVK-001
